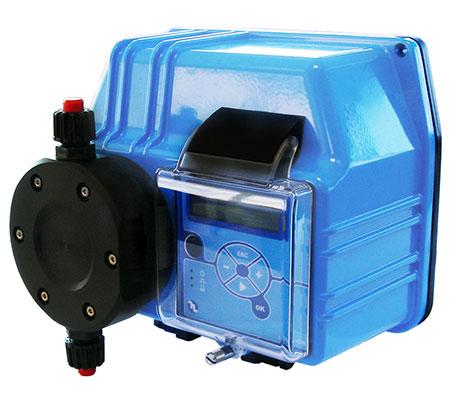

Насос дозатор Etatron BT 80-20 PH-RX-CL/M для контроля уровня рН ОВП хлора

Насос дозатор BT PH-RX-CL/M со встроенным контроллером рН / RedOx / CL

• Производительность: 5÷80 л/час.
• Давление: 1÷20 бар.

Насос дозатор BT PH-RX-CL/M со встроенным контроллером позволяет точно дозировать реагенты по показателям pH, RedOx (окислительно-восстановительного потенциала Rx) или хлора CL. Это программируемый дозатор BT PH-RX-CL/M с микропроцессорным управлением и встроенным контроллером, производительность регулируется частотой импульсов (впрысков).

Диапазоны измерений уровня:

• pH от 0-14 с разрешением 0,01 pH
• RedOx от -1000 до +1400 mV с разрешением 1 mV
• CL от 0 до 20 ppm (мг/л) с разрешением 0,1 ppm

Насос работает как в ручном On/Off, так и в пропорциональном режиме Prop.

Перед установкой режима работы необходимо выбрать один из трех измеряемых показателей: pH, Rx, CL. Запрограммировать точку вставки (цифровое значение уровня измеряемого показателя) и направление дозирования (вверх / вниз относительно точки уставки).

Режимы дозирования:

- Manual (ручной) - В данном режиме производительность устанавливается с помощью кнопок меню в диапазоне от 0 до 100%. Насос будет дозировать с заданной производительностью и остановится при достижении значения точки уставки.

- Пропорциональный «PROP» - в режиме Prop задается точка старта (точка максимальной производительности в диапазоне от 0 до 100%). Насос будет работать с максимальной частотой до достижения данной точки, после чего начнет пропорциональное дозирование. Процессор будет автоматически контролировать производительность и остановит насос в точке вставки. Когда уровень будет отличаться от точки уставки, насос начнет дозировать снова.

Дополнительные функции: калибровка датчиков, настройка выхода 4-20 мА, сигнализация, термическая компенсация (при подключении соответствующего датчика PT100), установка времени задержки включений и время непрерывного дозирования, применение пароля, полная или частичная перезагрузка насоса.

---

• Насос дозатор со встроенным контроллером рН / RedOx / Cl (на выбор).
• Режимы дозирования пропорциональный PROP. или постоянный ON/OFF.
• Диапазон измерений: 0-14 pH; -1000 +1400 MV; 0-20 ppm (мг/л).
• ЖК-дисплей с подсветкой.
• Три индикатора отображения статуса.
• 5 сенсорных кнопок для выбора режимов работы насоса.
• Выход 4-20 mA.
• Релейный выход ON/OFF для аварийной сигнализации. Автоматическая температурная компенсация (при наличии датчика температуры PT100).
• Поддержка датчиков потока и датчика уровня (в комплект не входят).

---

ГРАФИКИ ПРОИЗВОДИТЕЛЬНОСТИДиаграммы производительности BT (до 20 л/ч)

Диаграммы производительности BT (до 30-80 л/ч)

ВНЕШНИЕ РАЗМЕРЫ



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип	Расход	Напор	Артикул	Цена с НДС, (€)
	л/час	бар		pH-Rx-Cl/M
0510	5	10	PBT270375Е	770
0520	5	20	PBT2719801	866
1010	10	10	PBT270435Е	848
2005	20	5	PBT2704601	777
3004	30	4	PBT2718401	973
5003	50	3	PBT2719001	1042
8001	80	1	PBT2719301	1042

• 120V - +10%



Дозатор выполнен в корпусе из алюминия, который покрыт антикислотной краской. Стандартная головка из ПВХ.

Панель управления насоса с удобным интерфейсом: 5 сенсорных кнопок управления, меню в базовом и расширенном вариантах и 3 Led – индикатора. Все программируемые параметры отображаются на ЖК – дисплее. Панель закрыта прозрачной пластиковой крышкой.

Насос дозатор BT PH-RX-CL/M со встроенным контроллером поставляется в сборе, готовым к работе. Класс защиты IP65 (пыль, брызги).
Вариант монтажа: настенный.

Комплектный набор:

1. Дозирующий насос BT PH-RX-CL/M
2. Заборный шланг из гибкого ПВХ (4 п.м.)
3. Напорный шланг из полиэтилена (2 п.м.)
4. Клапаны впрыска/забора реагента (1 шт./1 шт.)
5. Паспорт и инструкция по установке и обслуживанию

Пример установки насоса BT PH-RX-CL/M

---

Насос дозатор BT PH-RX-CL/M со встроенным контроллером рН / RedOx / CL
