Насос-дозатор Etatron eOne MF пропорционального дозирования 0110

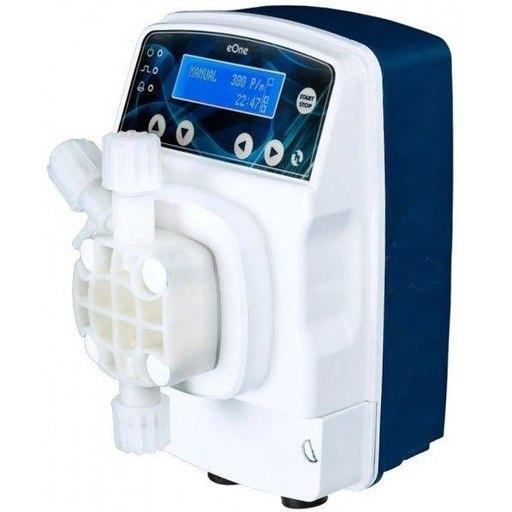

Насос-дозатор пропорционального дозирования eONE MF

• Производительность:1÷30 л/час.
• Давление: 0.5÷20 бар.

Насос-дозатор пропорционального дозирования eONE MF с головкой из PVDF – это компактный насос с ручным управлением для дозирования жидких реагентов любого химического состава. Насос дозирующий eONE MF работает в ручном режиме, либо в пропорциональном режиме дозирования от сигналов (импульсов) внешнего расходомера, от сигнала 4-20 мА и по установленному ppm.

Дополнительной функцией является использование таймера, который обеспечивает еженедельное и ежедневное дозирование циклами Start/Stop.

Режимы дозирования:

- Ручной «Manual». Насос дозирует в постоянном ON/OFF режиме, производительность регулируется частотой импульсов (впрысков) в диапазоне от 0 до 180 имп/мин или от 0 до 100%.

- Пропорциональный «PROP». В данном режиме производитель предлагает широкий выбор функций.

• Дозирование по сигналам от внешнего расходомера. На каждый сигнал расходомера насос подает определенную порцию реагента.
  Количество порций реагента задается путем выбора функции:
  «1xN» - на 1 сигнал расходомера выдается N импульсов насоса
  «1xN(M)» -  на 1 сигнал расходомера выдается NxM импульсов насоса, где М это количество сигналов расходомера в памяти
  «1:N» - на N сигналов расходомера выдается 1 импульс насоса
  «1 x ml» - на 1 сигнал расходомера подается заданное количество миллилитров реагента
  «1 x L» - на 1 сигнал расходомера подается заданное количество литров реагента
  «ml x m3» - на количество сигналов расходомера, соответствующее одному кубометру воды, подается заданное количество миллилитров реагента
  Значения N, М, ml, L вводятся пользователем.
• Режим ppm (миллионная доля). Данный режим используется, когда требуется дозировать очень точно.
  Через меню программируются параметры сигнала от внешнего расходомера, импульсный объем реагента, % - концентрация реагента и значение ppm (от 0 до 20,00). На основе этих данных автоматически определяется и задается количество импульсов на объем воды, проходящей через расходомер.
• Дозирование по внешнему токовому сигналу с диапазоном от 4 до 20 mA. Частота импульсов насоса пропорциональна получаемому mA сигналу - чем больше сигнал, тем выше производительность.

Установлены включаемые/отключаемые функции защиты, которые обеспечивают включение сигнализации и могут самостоятельно останавливать насос:

• «UNDERLOAD» (недогрузка) - отвечает за забор реагента
• «OVERLOAD» (перегрузка) - отвечает за сброс реагента
• «FLOW SENSOR» - сигнализация датчика выходного потока, контроль выхода реагента из головки дозатора
• «ALARM» - сигнал о переполнении памяти (превышении количества записанных сигналов).

---

• Производительность до 30 л/час (500 мл/мин) при противодавлении 5 бар
• Максимальная частота импульсов 180 имп/мин
• Электрические параметры: универсальное напряжение 100-250 В
• Высота забора реагента 2 м
• Поддержка датчика уровня (датчик в комплект не входит).

---

ГРАФИКИ ПРОИЗВОДИТЕЛЬНОСТИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип насоса	MAX поток		Артикул	Цена с НДС, (€)
	л/час	бар		MF
0110	1	10	PEU483894I	580
	1,8	6
	2,5	2
0216	2	16	PEU483914I	600
	3,8	10
	5,1	6
0420	4	20	PEU483924I	743
	6	12
	7,3	8
0607	6	7	PEU483934I	580
	6,3	4
	7,3	2
0710	7	10	PEU483944I	600
	8,5	6
	11,7	2
1012	10	12	PEU483954I	699
	11,8	6
	14,3	2
1505	15	5	PEU483964I	600
	15,4	3
	17,2	1
2007	20	7	PEU483974I	743
	21,3	3
	28,2	0,5
3005	30	5	PEU483864I	827
	30,8	2
	36,5	0,5

Наружные размеры

Схема конструкции и материалы исполнения eONE MF

Головка дозатора имеет ручной клапан пищеварения воздуха и устойчива к агрессивным средам.

Панель управления состоит из графического ЖК-дисплея с подсветкой, светодиодных индикаторов статуса работы и сенсорных кнопок управления. Стикер панели управления покрыт УФ-защитной пленкой.



Комплектный набор:

• Дозирующий насос (1 шт.)
• Заборный шланг (4 п.м.)
• Напорный шланг (2 п.м.)
• Клапаны впрыска/забора (1 шт./1 шт.)
• Паспорт и инструкция по установке и обслуживанию.
